Cette intervention sort un peu du cadre habituel de PSI-Informatique.
L’objectif était ici d’équiper un bateau d’une connexion Internet 5G permanente, stable et évolutive, utilisable aussi bien à quai qu’en déplacement.
Pour réaliser cette installation, plusieurs éléments ont été mis en place :
- un routeur professionnel Teltonika RUTX50 5G ;
- une carte SIM avec un forfait 5G de 500 Go ;
- une antenne MIMO extérieure ;
- une alimentation directement raccordée au réseau électrique 12 V du bateau ;
- une protection électrique par fusible depuis le tableau du bateau.
Installation du routeur 5G
Le cœur de l’installation repose sur un Teltonika RUTX50, un routeur professionnel compatible 4G et 5G.
Contrairement à un simple partage de connexion depuis un smartphone, ce type de matériel permet de créer un véritable réseau informatique permanent à bord.
Le routeur distribue ensuite la connexion Internet aux différents équipements du bateau grâce :
- au Wi-Fi ;
- aux ports Ethernet ;
- à la connexion mobile 4G/5G.
Il dispose également de deux emplacements SIM, ce qui permet éventuellement d’ajouter par la suite un second opérateur pour disposer d’une connexion de secours.
Le routeur a été installé dans un meuble technique, à proximité du tableau électrique, afin de conserver une installation propre, accessible et facilement maintenable.

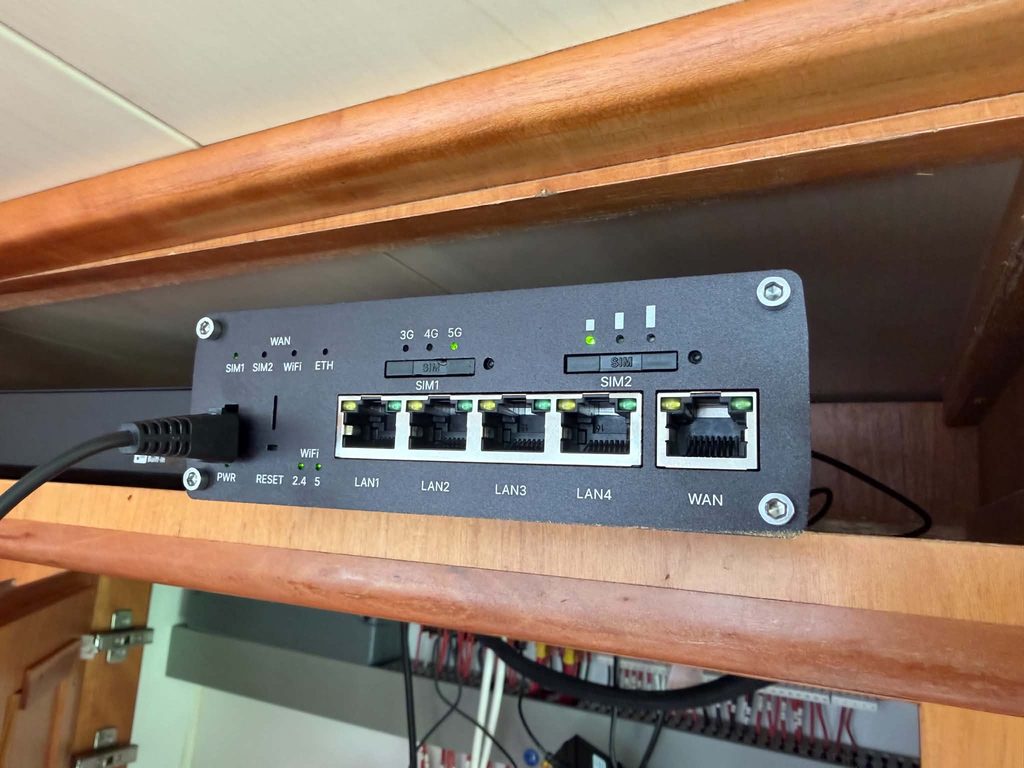

Photo : routeur Teltonika RUTX50 installé
Un abonnement 5G de 500 Go
Le routeur a été équipé d’une carte SIM associée à un forfait mobile de 500 Go de données.
Cette quantité de données permet d’utiliser la connexion du bateau de manière très proche d’une connexion Internet fixe classique.
Elle peut notamment servir pour :
- la navigation Internet ;
- le streaming ;
- les mises à jour des appareils ;
- les smartphones et tablettes ;
- les ordinateurs ;
- les équipements connectés ;
- les futurs équipements réseau installés à bord.
Le routeur est configuré pour utiliser la 5G lorsqu’elle est disponible, tout en pouvant continuer à fonctionner en 4G lorsque la couverture 5G devient insuffisante.
C’est particulièrement important sur un bateau, puisque la qualité du réseau varie forcément en fonction de la zone de navigation.
Installation d’une antenne MIMO extérieure
Afin d’améliorer la réception du réseau mobile, une antenne MIMO extérieure a été installée sur le bateau.
Le but est simple : récupérer le signal mobile directement à l’extérieur, sans que les parois, les équipements électriques ou la structure du bateau ne viennent trop atténuer la réception.
La technologie MIMO utilise plusieurs éléments d’antenne simultanément afin d’améliorer la qualité de la connexion et les débits disponibles lorsque le réseau mobile le permet.
L’antenne a été installée au niveau du poste de pilotage, sur une zone dégagée, afin d’obtenir les meilleures conditions de réception possibles.
Son emplacement permet également de conserver une longueur de câble raisonnable jusqu’au routeur, ce qui permet de limiter les pertes de signal.

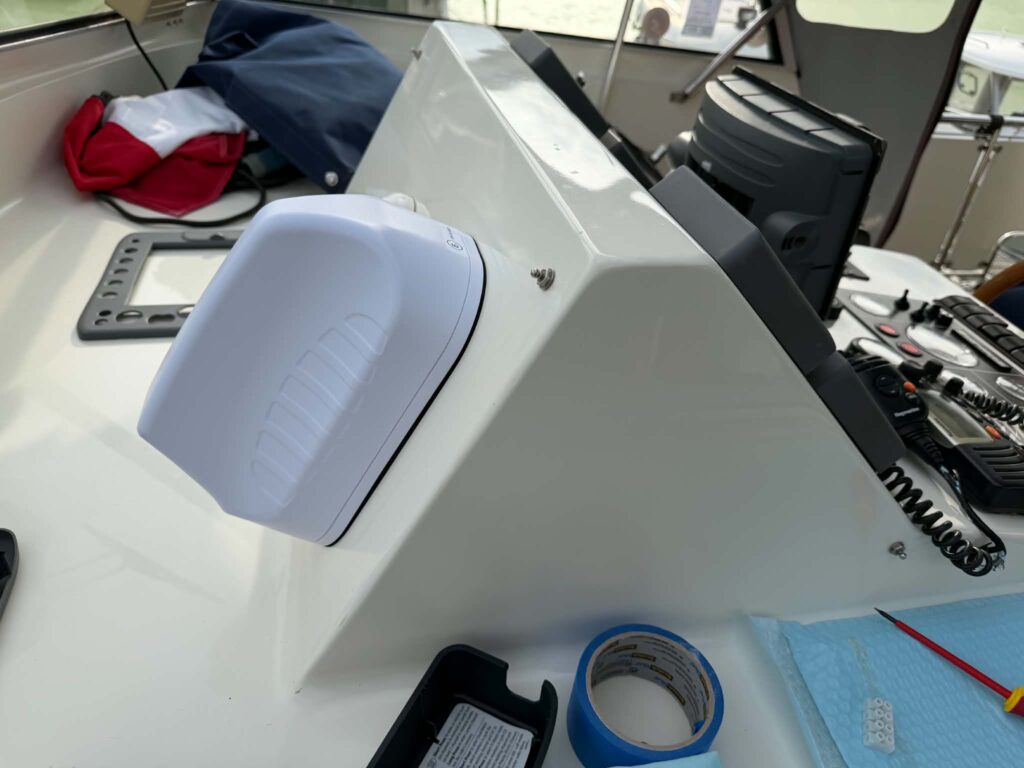

Photo : antenne MIMO installée sur le bateau
Pourquoi utiliser directement le 12 V du bateau ?
L’un des points importants de cette installation concernait l’alimentation du routeur.
Le bateau dispose naturellement d’un réseau électrique en 12 V continu, alimenté par ses batteries. Il dispose également d’un réseau 230 V, utilisable notamment à quai ou via le convertisseur du bateau.
Le Teltonika RUTX50 étant conçu pour fonctionner directement en basse tension continue, il était beaucoup plus logique de l’alimenter depuis le réseau 12 V du bateau plutôt que d’utiliser son alimentation secteur classique.
Lorsque le 230 V est produit par le convertisseur du bateau, utiliser une prise secteur pour alimenter le routeur aurait imposé le chemin suivant :
Batteries 12 V → convertisseur 230 V → alimentation secteur du routeur → basse tension continue
Cela aurait ajouté des conversions électriques inutiles.
L’alimentation directe en 12 V permet donc d’obtenir une installation :
- plus simple ;
- plus fiable ;
- plus économe ;
- indépendante du réseau 230 V ;
- mieux adaptée à une utilisation permanente à bord.
Préparation du câblage électrique
L’alimentation du routeur a nécessité la préparation d’un câblage dédié.
Les conducteurs ont été préparés, soudés, puis les raccords ont été protégés avec de la gaine thermorétractable.
L’objectif est d’obtenir un raccordement propre, isolé et suffisamment robuste pour une installation embarquée.
Sur un bateau, le câblage doit notamment pouvoir résister aux mouvements, aux vibrations et aux contraintes liées à l’environnement.
Photo : préparation et soudure du câblage 12 V
Protection depuis le tableau électrique
L’alimentation du routeur n’a évidemment pas été raccordée directement aux batteries sans protection.
Un départ dédié a été réalisé depuis le tableau électrique 12 V du bateau.
Une protection par fusible a également été ajoutée afin de sécuriser le câblage et le matériel en cas de court-circuit ou de défaut électrique.
Le câble d’alimentation a ensuite été acheminé jusqu’au routeur.
Cette solution permet d’avoir une installation intégrée proprement au système électrique du bateau, sans alimentation volante ni adaptateur secteur supplémentaire.
Création d’un véritable réseau informatique embarqué
L’objectif de cette installation ne se limite pas à fournir du Wi-Fi aux occupants du bateau.
Le RUTX50 devient progressivement le point central du réseau informatique embarqué.
Il peut permettre de connecter différents types d’équipements :
- smartphones ;
- tablettes ;
- ordinateurs ;
- appareils Wi-Fi ;
- équipements Ethernet ;
- système de vidéosurveillance ;
- enregistreur NVR ;
- caméras IP ;
- autres équipements connectés installés par la suite.
Les ports Ethernet disponibles permettent également de privilégier une connexion filaire pour les équipements nécessitant davantage de stabilité.
Une installation pensée pour évoluer
Cette intervention constitue donc la première étape de la mise en place d’un véritable réseau informatique à bord.
L’association d’un routeur professionnel 5G, d’une antenne MIMO extérieure, d’un forfait de 500 Go et d’une alimentation directement intégrée au réseau 12 V du bateau permet d’obtenir une solution beaucoup plus fiable qu’un simple partage de connexion mobile.
L’installation a également été pensée pour pouvoir évoluer avec l’ajout futur d’autres équipements réseau, notamment le système de vidéosurveillance du bateau.
Une intervention différente du dépannage informatique classique, mais qui regroupe plusieurs domaines habituels de PSI-Informatique réseau, télécommunications, câblage, alimentation basse tension et intégration d’équipements connectés.
